YE280M2-2（B5)

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

數量

庫存:

所屬分類

返回列表



產品描述

參數

　　一、概述

　　YE2系列高效率三相異步電動機是在Y2系列電機基礎上優化設計的電機。本系列電動機外殼防護等級為IP55，絕緣等級為F級。

　　YE2系列高效率電動機是封閉自冷式籠型三相異步電動機，效率高、節能、堵轉轉矩高，噪聲低、振動小、運轉安全可靠，安裝尺寸及功率等級完全符合IEC標準。適用于不含易燃或腐蝕性氣體的一般場所和無特殊性能要求的各種機械設備。

　　安裝方式為：

　　B3 —— 機座有底腳，端蓋上無凸緣;

　　B5 —— 機座無底腳，端蓋上有大凸緣，軸伸在凸緣端;

　　B35 —— 機座有底腳，端蓋上有大凸緣，軸伸在凸緣端;

　　B14 —— 機座無底腳，端蓋上有小凸緣，軸伸在凸緣端;

　　B34 —— 機座有底腳，端蓋上有小凸緣，軸伸在凸緣端;

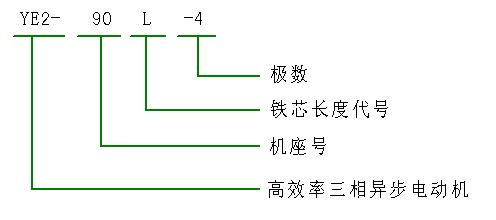

　　二、型號說明

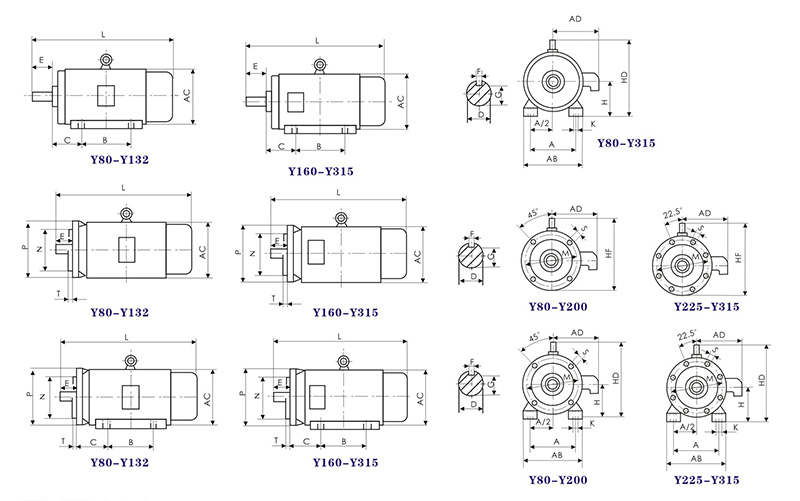

　　三、外形及安裝尺寸

機座號	極數	B3、B14、B34、B5、B35										B5、B35
		A	A/2	B	C	D	E	F	G	H	K	M	N	P	S	T
63M	2、4	100	50	80	1 0	1 1	23	4	8.5	63	7	115	95	140	10	3
71M	2、4、6	112	56	90	1 5	1 4	30	5	11	71		130	110	160		3.5
80M	2、4.6	125	62.5	100	50	19	40	6	15.5	80	10	165	130	200	12
90S	2、4、6	140	70		56	24	50	8	20	90
90L	2、4、6			125
100L	2、4、6	160	80	140	63	28	60		24	100	12	215	180	250	14.5	4
112M	2、4、6	190	95		70					112
132S	2、4、6	216	108		89	38	80	10	33	132		265	230	300
132M	2、4、6			178
160M	2、4、6	254	127	210	108	42	110	12	37	160	14.5	300	250	350	18.5	5
160L	2、4、6			254
180M	2、4、6	279	139.5	241	121	48		14	42.5	180
180L	2、4、6			279
200L	2、4、6	318	159	305	133	55		1 6	49	200	18.5	350	300	400
225S	4	356	178	286	149	6 0	140	1 8	53	225		400	350	450
225M	2			311		55	110	16	49
	4、6					60	140	18	53
250M	2	406	203	349	168					250	24	500	450	550
	4、6					65			58
280S	2	457	228.5	368	190					280
	4、6					75		20	67.5
280M	2			419		65		18	58
	4、6					75		2 0	67.5
315S	2	508	254	406	216	65		1 8	58	315	28	600	550	660	24	6
	4.6					8 0	170	22	71
315M	2			457		6 5	1 4 6 1	1 8	58
	4、6					80	7 0	2 2	71
315L	2			508		65	140	1 8	58
	4、6					8 0	170	2 2	7 1
355M	2	610	305	560	254	75	140	20	67.5	355		740	680	800
	4、6					95	170	25	86
355L	2			630		75	140	20	67.5
	4、6					95	170	25	86

機座號	極數	B14 B34					B3、B14、B34、B5、B35
機座號	極數	M	N	P	S	T	AB	AC	AD	HD	L
63M	2、4	75	60	90	M5	2.5	135	130	120	180	230
71M	2、4、6	85	70	105	M6	2.5	150	145	125	195	255
80	2、4、6	100	80	120	M6	3.0	165	175	145	220	305
90S	2、4、6	115	95	140	M8		180	195	165	260	360
90L	2、4、6	115	95	140			180	195	165	260	390
100L	2、4、6	130	110	160		3.5	205	215	180	275	435
112M	2、4、6	130	110	160		3.5	230	240	190	300	470
132S	2、4、6	-	-	-	-	-	270	275	210	345	510
132M	2、4、6	-	-	-	-	-	270	275	210	345	560
160M	2、4、6	-	-	-	-	-	320	330	255	420	700
160L	2、4、6	-	-	-	-	-	320	330	255	420	700
180M	2、4、6	-	-	-	-	-	355	380	280	455	790
180L	2、4、6	-	-	-	-	/	355	380	280	455	790
200L	2、4、6	-	-	-	-		395	420	305	505	830
225S	4	-		-	-	-	435	470	335	560	830
225M	2	-	-		-						825
225M	4、6	-	-		-	-					855
250M	2	-	-	-	-	-	490	510	370	615	915
250M	4、6	-	/	-	-	-	490	510	370	615	915
280S	2	-	-	-	-	-	550	580	410	680	985
280S	4、6	-	-	-	-	-					985
280M	2	-	-		-	-					1035
280M	4、6	-	-	.	-	-					1035
315S	2	-	-	.	-	-	635	645	530	845	1180
315S	4、6	-	-		-	-					1290
315M	2	-	-		-	-					1210
315M	4、6	-	-		-	-					1320
315L	2	-	-	-	-	-					1210
315L	4、6	-	-	-	-	-					1320
355M	2	-	-	二	-	-	730	710	655	1010	1500
355M	4、6	-	-		-	-					1530
355L	2	-	-		-	-					1500
355L	4、6	-	-	-	-	-					1530

　　四、技術數據

型號	功率 kW	電流 A	電壓 V	頻率 Hz	轉速 r/min	效率 n	功率因數 COSΦ	堵轉轉矩	堵轉電流	最大轉矩
型號	功率 kW	電流 A	電壓 V	頻率 Hz	轉速 r/min	效率 n	功率因數 COSΦ	額定轉矩	額定電流	額定轉矩
YE2-63M1-2	0.18	0.53	380	50	2720	60.4	0.80	2.3	6.8	2.2
YE2-63M2-2	0.25	0.63			2720	64.8	0.81	2.3	6.8
YE2-63M1-4	0.12	0.44			1310	59.1	0.72	2.1	6.4
YE2-63M2-4	0.18	0.54			1310	64.7	0.73	2.1	6.4
YE2-71M1-2	0.37	0.95			2740	69.5	0.81	2.3	6.8
YE2-71M2-2	0.55	1.33			2740	74.1	0.82	2.3	6.8	2.3
YE2-71M1-4	0.25	0.76			1330	68.5	0.74	2.1	6.4	2.2
YE2-71M2-4	0.37	1.1			1330	72.7	0.75	2.1	6.4	2.2
YE2-80M1-2	0.75	1.8			2855	77.4	0.82	2.3	6.8	2.3
YE2-80M2-2	1.1	2.5			2855	79.6	0.83	2.3	7.1
YE2-80M1-4	0.55	1.5			1400	77.1	0.75	2.4	6.4
YE2-80M2-4	0.75	1.85			1400	79.6	0.76	2.3	6.4
YE2-90S-2	1.5	3.3			2875	81.3	0.84		7.3
YE2-90L-2	2.2	4.7			2875	83.2	0.85		7.6
YE2-90S-4	1.1	2.6			1425	81.4	0.77		6.6
YE2-90L-4	1.5	3.5			1425	82.8	0.78		6.7
YE2-90S-6	0.75	2.1			935	75.9	0.71	2.0	5.8	2.1
YE2-90L-6	1.1	2.9			935	78.1	0.72	2.0	5.9	2.1
YE2-100L-2	3.0	6.1			2880	84.6	0.87	2.2	7.8	2.3
YE2-100L1-4	2.2	4.9			1440	84.3	0.80	2.3	7.3
YE2-100L2-4	3.0	6.5			1440	85.5	0.81	2.3	7.5
YE2-100L-6	1.5	3.9			945	79.8	0.72	2.0	5.9	2.1
YE2-112M-2	4.0	7.9			2900	85.8	0.88	2.2	8.1	2.3
YE2-112M-4	4.0	8.7			1450	86.6	0.81	2.3	7.5	2.3
YE2-112M-6	2.2	5.6			950	81.8	0.72	2.0	6.2	2.1
YE2-132S1-2	5.5	10.8			2900	87.0	0.88	2.2	8.2	2.3
YE2-132S2-2	7.5	14.5			2900	88.1	0.89	2.2	7.8
YE2-132S-4	5.5	11.6			1455	87.7	0.82	2.0	7.5
YE2-132M-4	7.5	15.5			1455	88.7	0.83		7.3
YE2-132S-6	3.0	7.6			960	83.3	0.72		6.4	2.1
YE2-132M1-6	4.0	9.7				84.6	0.74		6.6
YE2-132M2-6	5.5	12.8				86.0	0.75		6.8
YE2-160M1-2	1 1	21.0			2940	89.4	0.89	2.2	7.9	2.3
YE2-160M2-2	1 5	28.0				90.3	0.89		7.9
YE2-160L-2	18.5	34.7				90.9	0.89		8.0
YE2-160M-4	1 1	22.4			1465	89.8	0.83	2.0	7.4
YE2-160L-4	15	29.9			1465	90.6	0.84		7.5
YE2-160M-6	7.5	16.7			970	87.2	0.78		6.8	2.1
YE2-160L-6	11	23.8			970	88.7	0.79		6.9	2.1
YE2-180M-2	22	41.1			2955	91.3	0.89	2.2	8.1	2.3
YE2-180M-4	18.5	35.8			1470	91.2	0.85	2.0	7.6	2.3

型號	功率 kW	電流 A	電壓 V	頻率 Hz	轉速 r/min	效率 η	功率因數 cosΦ	堵轉轉矩	起動電流	最大轉矩
型號	功率 kW	電流 A	電壓 V	頻率 Hz	轉速 r/min	效率 η	功率因數 cosΦ	額定轉矩	額定電流	額定轉矩
YE2-180L-4	22	42.4	380	50	1470	91.6	0.85	2.1	7.7	2.3
YE2-180L-6	15	30.6			975	89.7	0.82	2.0	7.3	2.1
YE2-200L1-2	30	55.5			2965	92.0	0.89		7.5	2.3
YE2-200L2-2	37	68.2			2965	92.5	0.89		7.5
YE2-200L-4	30	58.0			1475	92.3	0.85	2.1	7.1
YE2-200L1-6	18.5	38.3			975	90.4	0.80	2.0	7.2	2.1
YE2-200L2-6	22	42.5			975	90.9	0.81	2.0	7.3	2.1
YE2-225M-2	45	82.6			2970	92.9	0.89	2.2	7.5	2.3
YE2-225S-4	37	70.5			1480	92.7	0.86	2.1	7.3
YE2-225M-4	45	85.4			1480	93.1	0.86	2.2	7.3
YE2-225M-6	30	60.6			985	91.7	0.82	2.0	6.8	2.1
YE2-250M-2	55	100.6			2975	93.3	0.89	2.2	7.6	2.3
YE2-250M-4	55	103.9			1480	93.5	0.86	2.2	7.3	2.3
YE2-250M-6	37	73.3			985	92.2	0.83	2.0	7.0	2.1
YE2-280S-2	75	136.4			2975	93.8	0.89	1.8	6.9	2.3
YE2-280M-2	90	163.1			2975	94.1	0.89	1.8	7.0
YE2-280S-4	75	139.3			1485	94.0	0.87	2.2	6.8
YE2-280M-4	90	164.8			1485	94.2	0.88	2.2	6.9
YE2-280S-6	45	86.8			985	92.7	0.85	2.0	7.2	2.0
YE2-280M-6	55	104.4			985	93.1	0.86	2.0	7.2	2.0
YE2-315S-2	110	196.7			2980	94.3	0.90	1.8	7.0	2.2
YE2-315M-2	132	235.3				94.6	0.90		7.0
YE2-315L1-2	160	281.5				94.8	0.91		7.1
YE2-315L2-2	200	351.5				95.0	0.91		7.1
YE2-315S-4	110	198.7			1485	94.5	0.89	2.1	6.9
YE2-315M-4	132	238.0				94.7	0.89		6.9
YE2-315L1-4	160	284.6				94.9	0.90		6.9
YE2-315L2-4	200	355.0				95.1	0.90		6.9
YE2-315S-6	75	144.6			990	93.7	0.84	2.0	6.5	2.0
YE2-315M-6	90	171.0				94.0	0.85		6.6
YE2-315L1-6	110	208.3				94.3	0.85		6.6
YE2-315L2-6	132	246.5				94.6	0.86		6.6
YE2-355M-2	250	444.2			2980	95.0	0.91	1.6	7.1	2.2
YE2-355L-2	315	559.8			2980	95.0	0.91	1.6	7.2
YE2-355M-4	250	448.7			1490	95.1	0.90	2.0	6.9
YE2-355L-4	315	565.5			1490	95.1	0.90		6.9
YE2-355M1-6	160	298.2			990	94.8	0.86		6.8	2.0
YE2-355M2-6	200	367.6				95.0	0.86		6.8
YE2-355L-6	250	464.9				95.0	0.86		6.8
